掩膜版與光罩的區別與應用

掩膜版和光罩是半導體制造過程中的兩個重要概念，它們雖然都扮演著不可或缺的角色，但存在一些區別。

掩膜版和光罩的概念及作用

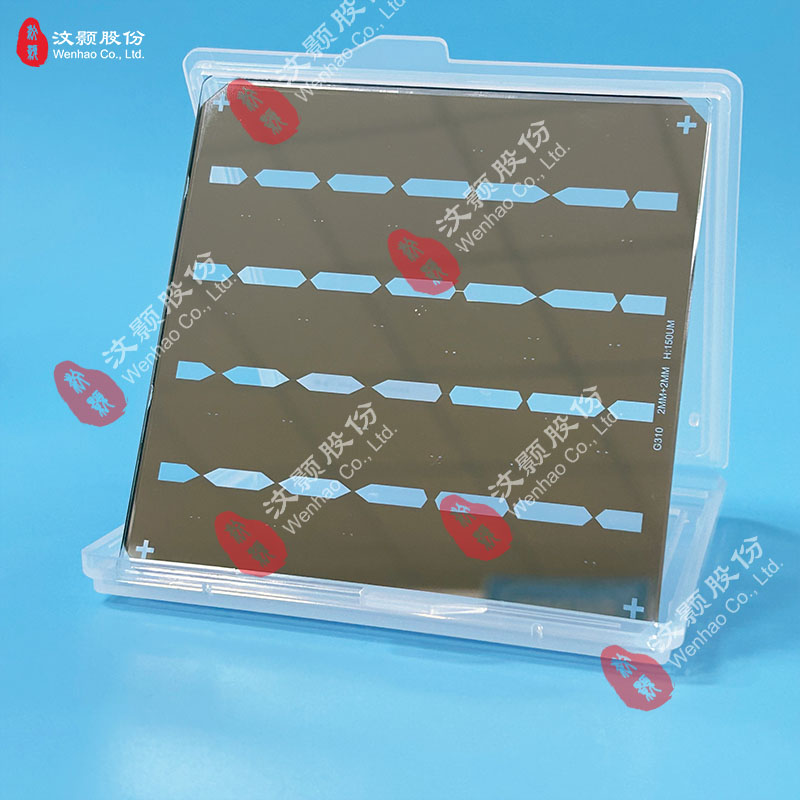

掩膜版：用于制作芯片的模板，通常由透明或半透明的玻璃或石英材料制成。通過控制光的傳輸和反射，掩膜版可以將設計圖案轉移到硅片上，并形成芯片上的各種結構。

光罩：制作掩膜版的工具，它是一個透明的平板，上面有一個半導體芯片的圖案。通過使用光罩，可以將芯片的圖案轉移到掩膜版上，進行下一步的制作。

掩膜版和光罩的區別

掩膜版是用于光刻的模板，可以將設計圖案轉移到硅片上，并形成芯片上的各種結構。

光罩則是用于制作掩膜版的模具，它上面有著半導體芯片的圖案，可以將芯片的圖案轉移到掩膜版上，進行下一步的制作。

掩膜版和光罩的應用

掩膜版和光罩在半導體制造中應用廣泛。制造芯片需要使用掩膜版和光罩來實現微小的圖案。通常，制造一個芯片需要多個掩膜版和光罩，每個掩膜版和光罩都用于制造芯片的一個特定部分。掩膜版和光罩的制造技術和質量對于芯片的制造有著至關重要的作用。

微流控芯片簡介及常用材料

微流控芯片，也稱為芯片實驗室(LOC)，是一種允許在微米級微管中精確操作微量流體的芯片，以在微米級芯片上執行傳統物理、化學或生物實驗的各種功能。微流控芯片已經成為以單細胞分辨率研究生物系統的強大工具。

常用材料及制備和加工方法

玻璃基片：用作芯片的主體結構材料。

光刻膠：用于制作芯片中的流道和廢液池的光刻模具。

顯影液：用于顯影光刻膠。

刻蝕液：用于刻蝕玻璃基片。

脫模液：用于去除光刻膠模具。

光刻機：用于光刻膠的曝光和顯影。

刻蝕機：用于刻蝕玻璃基片。

掩膜版在微流控芯片制作中的應用

掩膜版在微流控芯片的制作過程中起著至關重要的作用。它通過精確控制光的傳輸和反射，將設計圖案轉移到硅片上，形成芯片上的各種結構，包括流道和廢液池等。掩膜版的制造技術和質量直接影響到微流控芯片的性能和生產效率。

掩膜版的設計特點

第一掩膜版：包括主要由第一矩形以陣列方式排布的第一光刻圖案。

第二掩膜版：包括主要由第二矩形平行且間隔設置組成的第二光刻圖案。

掩膜版的技術實現思路

本專利技術通過改進掩膜版的設計，降低了制作工藝難度和生產成本，同時提高了微流控芯片的制作精度和可觀察性。

掩膜版、模具與微流控芯片的制作方法與用途在多個領域都有著廣泛的應用。通過精確的光刻和刻蝕工藝，可以制作出具有良好導流性能和可重復使用性的微流控芯片。掩膜版的設計和應用對于提高微流控芯片的性能和生產效率具有重要意義。
