WH-MTC-01 多溫區溫控平臺 -

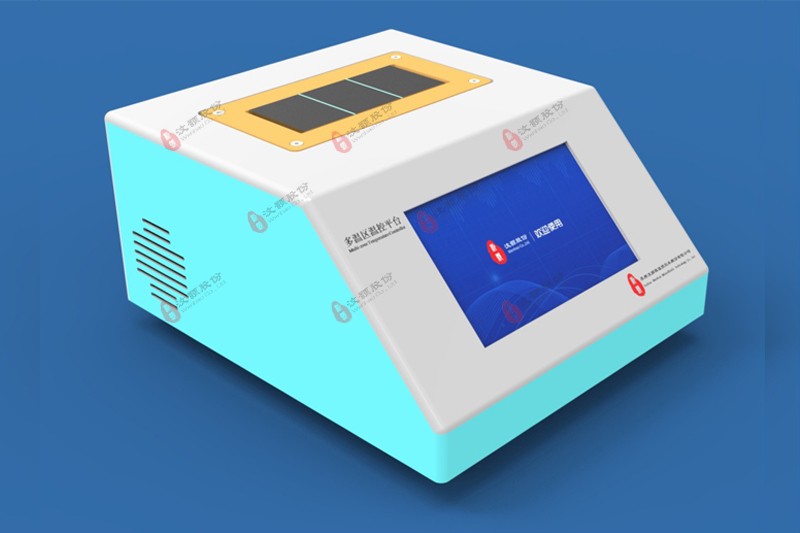

WH-MTC-01 多溫區溫控平臺
- 型號WH-MTC-01
- 模式微流控芯片加熱,PCR核酸擴增儀
WH-MTC-01多溫區溫度控制設備具有三個獨立的溫度控制區域，適用于微流控芯片、孔板、離心管等多種溫控研究，控溫范圍：室溫~100℃，單個加熱面規格：30*40mm
1.簡介
WH-MTC-01多溫區溫控平臺是汶顥股份自主研發的溫度控制設備，該設備操作方便、控溫精度高、性能穩定。具有三個獨立的溫度控制區域，每個區域可設置不同的參數進行獨立加熱。適用于微流控芯片、孔板、離心管等多種溫控研究。
2. 技術參數
外形尺寸：220（L）*190（W）*115（H）mm；
單個加熱面規格：30*40mm；
電源：220VAC；
功率：100W
控溫精度：±0.5℃；
控溫范圍：室溫~100℃；
操作方式：5寸觸摸屏控制
重量：4kg；
點擊下載WH-MTC-01多溫區溫控平臺說明書
3.特征圖解

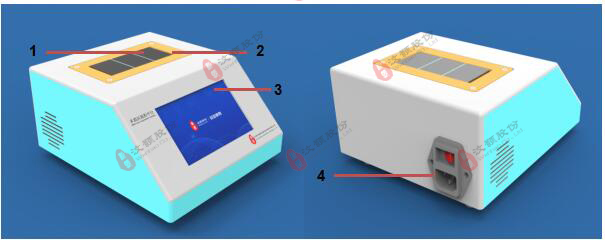

（1）加熱塊；（2）隔熱材料；（3）觸摸屏；（4）插座開關。
4.操作流程

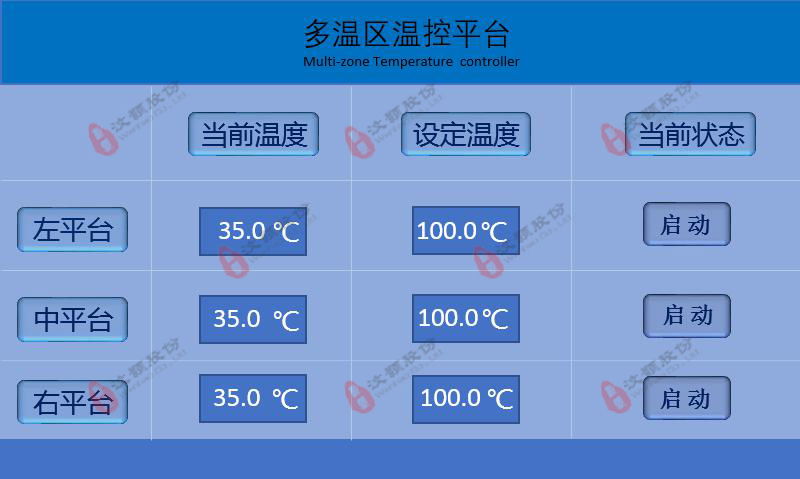

（1）開機：接通電源，打開背面電源開關，觸摸屏點亮，進入溫度顯示界面，多溫區溫控平臺進入待機狀態。
（2）設定溫度：分別設置左平臺、中平臺和右平臺的溫度。根據需要，可對不同的加熱區域設置相應的溫度。
（3）啟動運行：點擊右側對應按鈕，當前狀態顯示為“啟動”時開始加熱，進入加熱狀態。
（4）停止加熱：點擊右側對應按鈕，當前狀態顯示為“停止”時停止加熱，進入降溫狀態。
多溫區溫控平臺溫度測試數據表：
測試數據 | 設置溫度(℃) | 左平臺 | 中平臺 | 右平臺 | ||||||
顯示溫度(℃) | 實測溫度(℃) | 升溫速率 (℃/min) | 顯示溫度(℃) | 實測溫度(℃) | 升溫速率 (℃/min) | 顯示溫度(℃) | 實測溫度(℃) | 升溫速率 (℃/min) | ||
1 | 40 | 40.0~40.2 | 39.8 | 9.5 | 40.0~40.3 | 40.5 | 8.6 | 40.0~40.3 | 40.8 | 8.7 |
60 | 59.9~60.3 | 59.5 | 9.1 | 60.0~60.4 | 60.8 | 8 | 60.0~60.4 | 60.8 | 8 | |
80 | 80.0~80.3 | 79.2 | 7.4 | 80.0~80.3 | 80.5 | 7.1 | 80.0~80.3 | 80.8 | 7.1 | |
100 | 99.8~100.3 | 99.9 | 6.7 | 100.0~100.4 | 100.8 | 6.7 | 100.0~100.5 | 100.9 | 5.6 | |
2 | 40 | 39.9~40.2 | 40.3 | 8.2 | 39.9~40.3 | 39.1 | 7.6 | 39.9~40.2 | 40 | 7.8 |
60 | 59.9~60.2 | 59.8 | 7.4 | 59.9~60.2 | 59.3 | 7.4 | 59.9~60.2 | 59.9 | 7.1 | |
80 | 79.9~80.2 | 79.5 | 5 | 80.0~80.2 | 79.1 | 5.2 | 79.9~80.2 | 79.9 | 5.3 | |
100 | 99.9~100.3 | 99.6 | 4.4 | 99.9~100.2 | 99.5 | 4.5 | 99.9~100.2 | 100.6 | 4.7 | |
3 | 40 | 39.9~40.2 | 39.2 | 5.3 | 39.9~40.1 | 39.0 | 5.3 | 39.9~40.2 | 39.1 | 5.3 |
60 | 59.9~60.2 | 58.8 | 5.0 | 59.9~60.2 | 58.8 | 5.0 | 59.9~60.2 | 58.9 | 5.0 | |
80 | 79.8~80.1 | 79.2 | 4.2 | 79.9~80.2 | 79.0 | 4.2 | 79.9~80.2 | 78.9 | 4.2 | |
100 | 99.8~100.1 | 99.5 | 3.3 | 99.8~100.2 | 99.4 | 3.3 | 99.8~100.1 | 99.3 | 3.3 | |
檢測標準 | 溫度范圍：室溫~100℃；控溫精度≤±0.5℃；實際溫度偏差范圍±1℃。 | |||||||||
測試結果 | 顯示溫度與設定溫度在±0.3℃以內，符合“控溫精度≤±0.5℃”的技術檢驗標準；實際溫度偏差范圍在±1℃內。 | |||||||||
溫控設備使用場景：PCR擴增，流體溫度控制，微流控芯片加熱裝置，PCR擴增儀,PCR儀
多溫區溫控平臺使用教程
