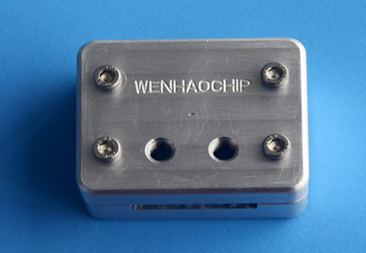

“芯片-膜-芯片”三明治結構夾具(WHCF-07)

三明治膜-芯片結構夾具提供了一種簡單快速的兩相液體分離、過濾的方式，我公司生產的三明治膜-芯片結構夾具，通過壓力，將芯片+過濾膜+芯片貼合在一起，芯片材質包括玻璃和PMMA?？蛻艨梢杂嗁?gòu)或者定制芯片，配合三明治膜-芯片結構夾具使用，從而完成一系列微流控單元操作，包括兩相液體如水和有機溶劑的分離，溶液過濾，電化學領域的應用及輔助定量進樣等等。

“芯片-膜-芯片”三明治結構夾具使用優勢

1)   體積小，質量輕，便攜性強；

2)   化學穩定性強，抗腐蝕；

3)   配合小尺寸芯片使用，成本低；

4)   可以隨時更換薄膜，夾具壽命長；

5)   溫度和壓力耐受范圍廣。

規格

裝配過程

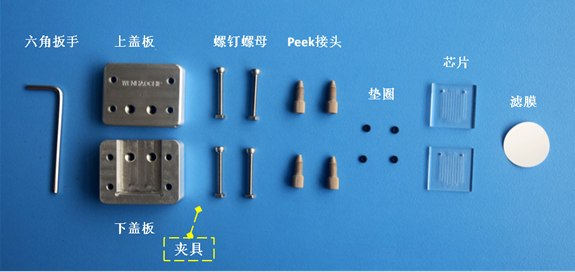

1.裝配材料

2.組裝步驟

1)   將濾紙放在兩個芯片之間，通道分別面向?yàn)V紙。

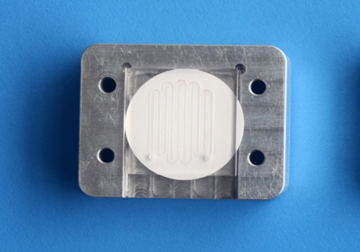

2)   然后將芯片+濾膜+芯片放置在下蓋板的凹槽中。

3)   將上下蓋板位置調整好，擰上螺絲，調整芯片位置，最后用六角扳手?jǐn)Q緊底部四個螺釘。

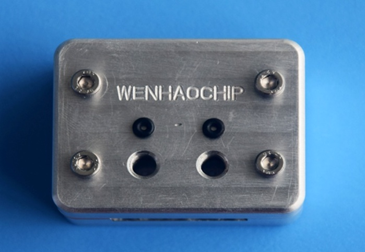

4)   將墊圈放入上下蓋板接口處，墊圈對準芯片打孔處。

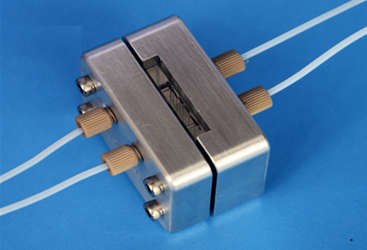

5)   將peek接頭插入接口處擰緊，在peek接頭中插入PTFE管，夾具組裝完成。

使用注意事項

1)   單一夾具只能適用于固定尺寸的芯片。

2)   實驗前試一下夾具是否漏水，如果漏水，繼續交替擰緊螺釘，直至不漏水為止。

       3)   芯片使用完成后，請將連接兩個上下蓋板的螺釘松開，將濾膜取出即可。

訂購注意事項

1)   目前配套芯片可以選擇玻璃或者PMMA材質（單片芯片尺寸24.0*24.0mm，厚度固定2.0mm），芯片進出口位置固定，管道排布可以變化。

2)   可以提供外緣尺寸25.0*25.0mm的親水、疏水過濾膜，孔徑可選。

3)   如需變換芯片整體尺寸，請聯系客服，采用定制方式。
